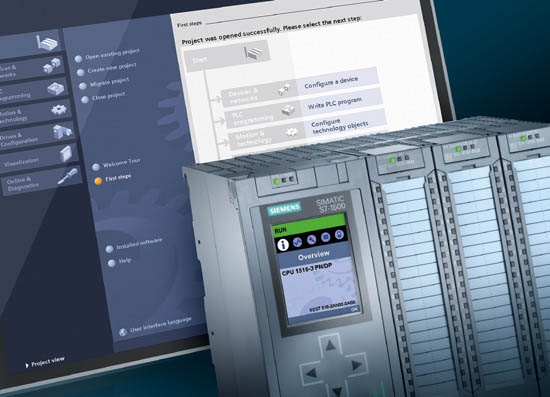

西門子PLC新品S7-1500詳細簡介
西門子S7-1500PLC是替代S7-300/400的新一代PLC，其軟件平臺為TIA博途。
1.為客戶提供充足的資源
作為新一代大中型PLC，是西門子S7-300/400的升級替代型號。CPU1516-3PN編程用的塊的總數最多為6000個，最大數據塊5MB，F(xiàn)B、FC、OB最大512KB。用于程序的工作存儲器5MB，用于數據的工作存儲器1MB。
I/O模塊最多8192個，過程映像分區最多32個，過程映像輸入、輸出分別為32KB。每個機架最多32個模塊。
運動控制功能最多支持20個速度控制軸、定位軸和外部編碼器，有高速計數和測量功能。
插槽式裝載存儲器(SIMATIC存儲卡)最大2GB，可存儲項目數據、歸檔、配方和有關的文檔。
S7定時器、計數器分別有2048個，IEC定時器、計數器的數量不受限制。位存儲器(M)16KB。
2.超高速的運算處理速度
位操作指令的處理時間典型值為10ns，換句話說，每一微秒可處理10萬條位操作指令。浮點數運算指令的處理時間典型值為64ns。
S7-1500采用當前最快的背板總線和高效的傳輸協議，保證了快速信號處理。點到點的反應時間不到500μs。
AI、AO模塊的分辨率均為16位，8點AI模塊每個模塊的轉換時間為125μs。數字量輸入模塊具有50μs的超短輸入延時。
用于計數、測量和定位輸入的工藝模塊TMPosInput的最高信號頻率為1MHz，4倍速時為4MHz。可用RS-422接口連接脈沖編碼器，支持等式模式、診斷中斷和硬件中斷。
采用PROFINETIRT通信可以保證確定的反應時間和高精度的系統響應，最短循環時間為250μs。
