S7-1500 PLC的常用模塊及功能
S7-1500PLC是模塊化結構設計的PLC，各個單獨模塊之間可以進行廣泛組合和擴展，它的主要組成部分有電源模塊（PM/PS）、中央處理器模塊（CPU）、導軌（RACK）、信號模塊（SM）、通信模塊（CP/CM）和工藝模塊（TM）等。
1、電源模塊用于向CPU以及其擴展模塊提供+24V DC電源。PM：無背板總線、不占用槽位，無固件版本PS：有背板總線，占用槽位，有固件版本（類似PS407）
2、中央處理器模塊主要包括以下幾種
標準CPU（比如：CPU1511-1PN）

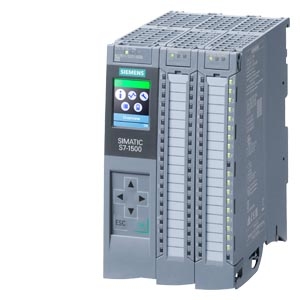

緊湊型CPU（比如：CPU1512C-1PN）
分布式模塊CPU（比如：CPU1510SP-1PN
工藝型CPU（比如：CPU1511T-1PN）
故障安全CPU模塊（比如：CPU1511F-1PN）
通過標紅的字母可以區分是什么類型的CPU
3、導軌是安裝S7-1500各類模塊的機架，是特制的異形板，標準長度為160/245...2000，可以根據實際選用。S7-300/1200/1500的導軌上無背板總線。但S7-400有背板總線，不可缺少。
4、存儲卡用于存儲PLC程序，可由PC直接讀取，不支持熱插拔。50萬次讀取壽命，最大32GB注：S7-300的MMC，PC不能直接讀取需用準用讀卡器設備。

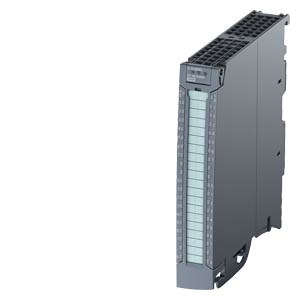

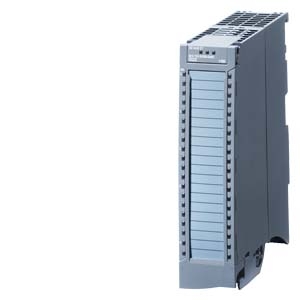

5、信號模塊是數字量I/O模塊和模擬量I/O模塊的總稱。信號模塊主要有SM521（數字量輸入）、SM522（數字量輸出）、混合模塊SM523、SM531（模擬量輸入）、SM532（模擬量輸出）和混合模塊SM534。
基本型：BA
標準型：ST
高性能：HF
6、工藝模塊主要用于對實時性和存儲量要求高的控制任務。
計數模塊（高速輸入）：TM Count2
位置檢測模塊（高速輸入）：TM Poslnput2
PTO模塊（高速輸出）：TM PTO
7、通信模塊用于PLC之間、PLC與計算機和其他智能設備之間的通信，可將PLC接入以太網、PROFIBUS和AS-I網絡，或用于串行通信。它可以減輕CPU處理通信的負擔，并減少對通信功能的編程工作。
主要有兩大類：
PRIFIBUS：CM 1542-5、CP1542-5
PROFINET：CM 1542-1、CP1543-1
8、ET-200分布式外圍設備模塊是西門子基于PRIFIBUS或PROFINET的分布式控制模塊，應用很廣。
1、ET200SP：是一種多功能的按位模塊化的分布式I/O系統，體積比較小，要安裝在控制柜里。
2、ET200MP：是一種多通道的分布式I/O系統，可以使用S7-1500的模塊，要安裝在控制柜內，使用廣泛。
